产品名称

PG-KG1000型智能操控装置

概要信息
1.系统组成  PG-KG1000系列智能换相开关系统包括PG-ZK1000智能主控开关和PG-KG1000智能换相开关:PG-ZK1000智能主控开关是集采样、运算、通信、人机交互、智能组网、平衡逻辑算法于一体的智能控制装置。PG-KG1000智能换相开关是集采样、运算、通信、相序切换功能于一体的智能投切装置。  PG-ZK1000智能主控开关的外形图如下图所示:图2-1PG-ZK1000智能主
产品描述

  1.系统组成

  PG-KG1000系列智能换相开关系统包括PG-ZK1000智能主控开关和PG-KG1000智能换相开关:PG-ZK1000智能主控开关是集采样、运算、通信、人机交互、智能组网、平衡逻辑算法于一体的智能控制装置。PG-KG1000智能换相开关是集采样、运算、通信、相序切换功能于一体的智能投切装置。

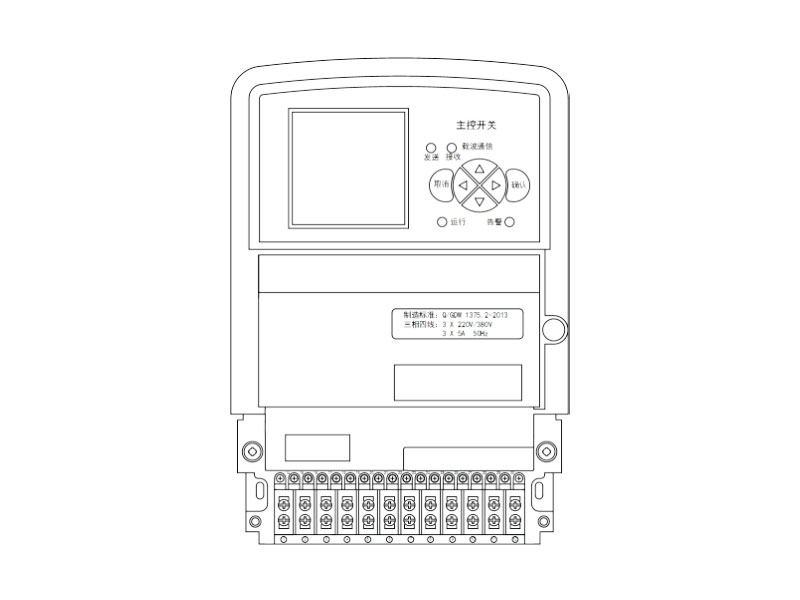

  PG-ZK1000智能主控开关的外形图如下图所示:

图2-1 PG-ZK1000智能主控开关外形图



  2 系统功能

  1) 自动平衡三相负载

  实时监测三相不平衡度,并根据不平衡度自动调节三相负载,换相时间≤20ms,不中断用户供电,不会引起常用电器的复位和重启动,也不会对电器产生损害。

  2) 降低变压器损耗

  使变压器处于相对平衡的运行状态,有效降低了变压器铁损和铜损。

  3) 解决低压、过压问题

  解决由三相不平衡所导致的低压、过压的问题,避免因过压烧坏用电设备或因低压影响用电设备的正常运行。

  4) 保护低压配网安全运行

  避免中性线电流长期过大导致的发热和老损,避免变压器等配电设备烧毁的隐患。

  3 系统优势

  1) 免维护、免管理

  ² 系统投运后无需专人维护和管理,节省人力物力,提高效率。

  2) 自动换相,不需中断用户供电

  ² 自动换相,无需人工参与;

  ² 换相时间≤20ms,不会导致供电中断。

  3) 可靠的相间防短路技术

  ² 可靠的硬件闭锁技术,防止多个相序同时接通;

  ² 多重软件算法,智能预防相间短路。

  4) 开关元件不耗电,装置功耗小

  ² 采用永磁继电器机构,无压运行;

  ² 装置运行功耗≤8W。

  1.4 技术参数

表2-1 智能换相开关系统技术参数

类别

参数名称

智能换相开关

智能主控开关

电气参数

接线方式

三相四线制

三相四线制

额定电压

AC380V/220V

AC380V/220V

额定电流

90A/120A

--

额定频率

50Hz

50Hz

额定绝缘电阻

>100MΩ

>100MΩ

额定工频耐受电压

2.5kV

2.5kV

额定冲击耐受电压

5kV

5kV

载波通信频率

421kHZ

421kHZ

性能指标

换相时间

≤20ms

--

电源

影响

电压±20%

换相时间≤20ms

--

频率±1Hz

--

满载换相涌流

3In

--

满载触点导通压降

0.5V

--

满载触点温升

55K

--

1.2倍额定电流

正常工作

--

机械寿命

10万次

--

电流/电压采样精度

1

0.5

稳定通信距离

≤1500

≤1500

防护等级

IP54

IP54

SOE存储容量

128

128

录波存储容量

--

64M

使用环境

使用工况

户外

户外

环境温度

-40 ~70

-40 ~ 70

海拔

≤3000m

≤3000m
